Расчет галогеновых систем

Выбор трансформатора для галогеновых светильников на 12 В

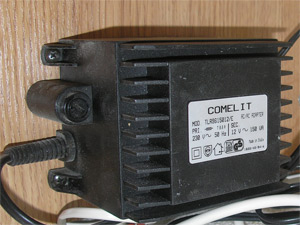

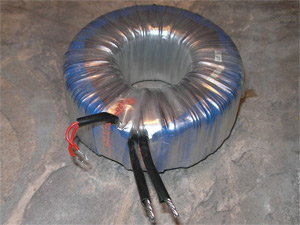

Трансформатор по своей мощности (В * А) должен быть больше суммарной мощности всех галогеновых лампочек, подключаемых к нему. Трансформаторы бывают двух типов броневой (ш-образный или ОСМ) и тороидальные. Тороидальные по конструктивным особенностям гудеть не могут, но вибрация у них есть. Чтобы уменьшить шумы от трансформаторов следует крепить их к жестким поверхностям (стены, потолок) и снижать нагрузку по мощности (суммарную мощность лампочек) добавлением дополнительного трансформатора или уменьшением мощности лампочек.

Трансформаторы лучше покупать именитых производителей в корпусе с предохранителем и блоком защиты. Крепить трансформатор необходимо в доступном месте.

Расчет проводки галогеновых светильников

При монтаже галогеновых светильников необходимо правильно выбрать сечение провода питания лампочек от трансформатора. Воспользуемся формулой:

Расчет галогеновых систем

l — длина провода в метрах

φ — удельное сопротивление

P — мощность трансформатора, В * А

U — мощность, В

p — процент снижения напряжения

S — сечение сопротивление, мм. кв.

Рассмотрим параллельное соединение.

Расчет галогеновых систем

S = 200 * 5 * 0,0175 * 150 / (3 * 12 * 12) = 6 мм. кв.

Рассмотрим соединение звезда.

Расчет галогеновых систем

S = 200 * 5 * 0.0175 * 50 / (3 * 12 * 12 ) = 2 мм. кв.

Выводы

Исходя из примеров, выгоднее использовать соединение звезда, для экономии на сечении провода и уменьшении силы тока. То есть, если делаем освещение потолка, трансформатор устанавливаем в его центре, и от него разводим провода к каждому светильнику. Но если мы хотим осветить периметр потолка, соединение «звезда» использовать нецелесообразно из-за большого количества провода.

Cоветы

При монтаже и подключении электроарматуры необходимо обесточить всю электрическую сеть. Лучше это сделать при помощи пакетного выключателя на входе (если он имеется).

Все скручиваемые провода обязательно спаиваем оловом с канифолью. Кислоту вместо канифоли не применять.

Вместо скруток лучше использовать клемники.

Алюминиевые и медные провода нельзя скручивать друг с другом.

При проводке лучше использовать медные провода в изоляции.

Используемые сечения проводов должны быть равны или больше расчетных.

Укладка проводов в стенах

Бывают случаи, когда проводку необходимо уложить в бетонные стены. Например: перенос розеток, светильников, выключателей, проводка дополнительного освещения и т.д. Для этого необходимо штробить бетонные стены штроборезом. Как бюджетный вариант можно использовать углошлифовальную машинку с алмазным кругом по бетону. Этот метод очень пыльный, необходимо применять средства защиты дыхательных путей (респиратор) Есть альтернативный (безпылевой) бюджетный метод. Для этого необходим перфоратор со сверлом и кием или лопаткой. Сверлим отверстия на глубину 10-20мм с расстоянием как можно ближе друг к другу. Затем лопаткой или кием в режиме удара пробиваем перегородки между отверстиями. Затем укладываем провод в канавку, штукатурим и шпатлюем.

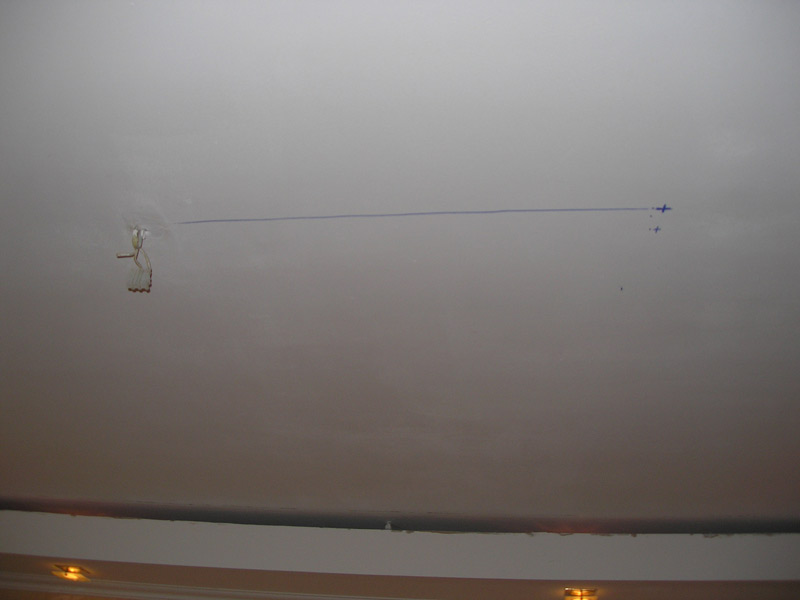

Например, перенос потолочного светильника. Снимаем светильник, размечаем потолок.

Сверлим отверстия.

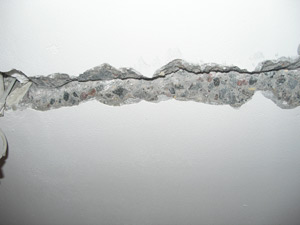

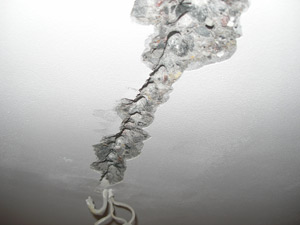

Перебиваем перегородки между отверстиями.

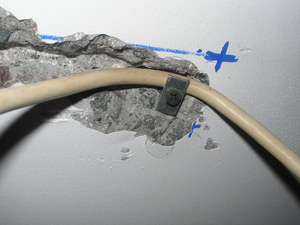

Крепим провод. Его можно прихватить клеем, чтобы не отвисал при штукатурке и шпатлевке.

Штукатурим.

Шпатлюем, ошкуриваем излишки шпатлевки, еще раз шпатлюем и шкурим. Закуриваем наждачной бумагой, если ровно не получается, можно шкурить плоскошлифовальной машинкой, только после зашкуривания машинку надо разобрать, почистить и смазать.

Потолок красим, вешаем светильник на анкерный крюк.
