Водяной теплый пол

Плюсы водяного теплого пола?

Комфорт и уют

Сбережение энергии

Конструктивные решения для любых типов зданий и сооружений

Надежность и безопасность

Свобода архитектуры и дизайна

Идея теплого пола сравнительно проста, и в примитивном варианте он был сооружен еще древними римлянами, а Соловецкие монахи, благодаря его использованию, выращивали за полярным кругом арбузы и дыни.

Сегодня система, с одной стороны, значительно усложнилась (с точки зрения техники и технологий), с другой — стала намного проще в управлении, предоставляя пользователю множество дополнительных удобств.

Водяной теплый пол допускает применение любого вида чистового покрытия, даже паркета.

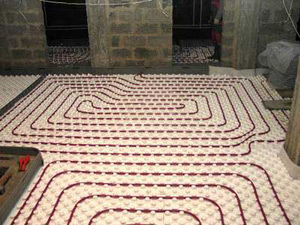

Водяной теплый пол Суть водяного теплого пола сводится к монтажу между полом и напольным покрытием сети мини трубопроводов (контуров теплого пола), по которым циркулирует теплоноситель — нагретая вода (порядка +35—45°С). Поэтому водяной теплый пол называют еще «низкотемпературной системой отопления». Благодаря этому поверхность пола нагревается и отдает свое тепло окружающему воздуху и предметам.

В общей сложности, теплоотдача, приходящаяся на каждый градус разницы между средней температурой поверхности пола и температурой в комнате, равна 11,5 Вт/кв. м.

Это означает, что для поддержания температуры в помещении 20°C при отопительной нагрузке 50 Вт/м2 температура поверхности пола должна быть на 4,5°C выше температуры в комнате.

Кроме того, система водяного теплого пола обеспечивает равномерный обогрев всей площади помещения: без «горячих» и «холодных» (как у радиаторов) мест, без горизонтального перемещения воздуха и т.п. Система позволяет в индивидуальном порядке задавать и поддерживать микроклимат в комнате и гибко реагировать на погодные и иные изменения. Для этого используются термостаты, расположенные в каждом помещении, или специальные устройства — климаткомпенсаторы.

Комфорт

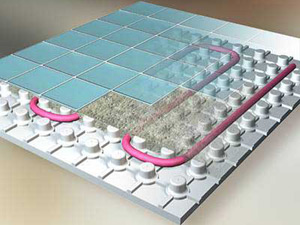

Водяной теплый пол Первое, что Вы заметите, установив теплый пол, это повышенный комфорт. Пол становится теплым и по нему приятно ходить. Причиной повышения комфорта является то, что теплоотдача происходит с обширной поверхности с относительно низкой температурой.

Благодаря обширной теплоотдающей поверхности возрастает количество излучаемого тепла по сравнению с теплом, распространяемым потоками воздуха. Излучение, в отличие от конвекции (движения воздуха), немедленно распространяет тепло к окружающим поверхностям, обеспечивая, таким образом, более равномерное горизонтальное и вертикальное распределение тепла в помещении.

При обычных настенных радиаторах теплоотдача, в основном, происходит за счет движения воздуха. Теплый воздух поднимается вверх и собирается у потолка, где он, собственно говоря, не нужен, в то время как холодный воздух остается у поверхности пола.

Поскольку люди чувствуют себя наиболее комфортно при прохладном воздухе на уровне головы и теплом — у ног, напольное отопление предоставляет нам идеальное распределение тепла.

Часто система напольного отопления предотвращает холодные сквозняки от окон, быстро нагревая воздух у поверхности пола. Помимо этого, в воздухе циркулирует меньше пыли, поскольку практически отсутствуют зоны перегрева, возникающие при использовании радиаторов.

Сбережение энергии

Равномерное распределение тепла, помимо комфорта, позволяет использовать более низкие температуры теплоносителя. Температура в комнате может быть снижена на 2°C по сравнению с традиционными радиаторами, без изменения в ощущении тепла человеком. Снижение температуры на 2°C обеспечивает сбережение потребляемой энергии для пользователя около 6—8%.

Для обычного загородного дома с расходом энергии 40 000 кВт/ч в год 8%-ное сбережение энергии означает значительную экономию.

В больших помещениях, например, на складах и в спортзалах, среднюю температуру можно снизить еще больше и, таким образом, достичь дополнительного сбережения энергии. Поскольку теплый пол является системой, работающей на низких температурах теплоносителя (для сравнения: в радиаторной системе используется теплоноситель температурой +75—95°С), можно получить дополнительную экономию от:

снижения теплопотерь через ограждающие конструкции, за счет отсутствия зон перегрева возле отопительных приборов — экономия тепла 10—20%;

снижения теплопотерь при передаче теплоносителя потребителю; при равных условиях, передача по трубопроводу теплоносителя с более низкой температурой позволяет сэкономить 20—25% тепла (не считая снижения расходов на теплоизоляцию трубопроводов).

Низкая температура теплоносителя способствует повышению эффективности тепловых насосов и солнечных батарей. Тепловой насос потребляет, например, на 30% меньше энергии, при снижении температуры теплоносителя с 55°С при радиаторном отоплении до 35°С при напольном отоплении.

Бетонная система

Самая распространенная на сегодняшний день система.

В бетонной системе трубы (12, 16, 17, 20 мм) теплого пола заливаются бетоном и дополнительных распределителей тепла не требуется.

Конструкция пирога бетонной системы с использованием полистирола

Конструктивно «пирог» бетонной системы выглядит следующим образом (снизу вверх).

Полиэтиленовая пленка 80—100 мкм. Служит гидроизоляционным слоем.

Полистирольная плита плотностью не менее 35 мг/куб. м толщиной 20—200 мм, в зависимости от теплопотерь пола и теплового режима помещения.

На полистирол укладывается арматурная сетка (как правило, 150×150 мм, пруток 4—5 мм).

На арматурную сетку укладывается труба с шагом 100—300 мм и выбранным типом укладки, в зависимости от проектного решения. Труба крепится к арматурной сетке с помощью пластиковых хомутов (2—3 шт. на 1 п. м трубы). В местах компенсационных швов на тепловую трубу надевается защитная гофр-труба. Каждая петля тепловой трубы начинается и заканчивается в распределительном коллекторе, т.е. без стыков.

Демпферная лента. Укладывается по периметру помещений до заливки бетоном. Служит компенсатором теплового расширения бетонной стяжки. Рекомендуется также применять в качестве компенсационного шва каждые 10 метров при устройстве бетонных стяжек на больших площадях.

Бетонная стяжка. Заливка бетона осуществляется после монтажа петель, заполнения смонтированной системы теплоносителем и проведения гидравлических испытаний. Толщина стяжки должна быть не менее 50 мм. Марка бетона — не ниже М-300 (В-22,5).

Поверх бетонной стяжки укладывается основное («чистовое») покрытие пола, которое оказывает существенное влияние на выбор температуры теплоносителя. Этот эффект возникает из-за различной теплопроводности применяемых материалов.

Неудобства?

Долгая кропотливая укладка

Необходимость использования гидроизоляционного слоя (пленки)

Последующая усадка полистирольной плиты

При использовании пенофола (фольгоизола) при клипсовании трубы пробивается гидроизоляционный слой

Необходимость армирования трубы либо армирования стяжки

Все это показывает недостаточную надежность, удобство и быстроту укладки, не говоря уже о повышенной стоимости при соблюдении всех необходимых условии.

По материалам www.kao23.ru.
